一、概述

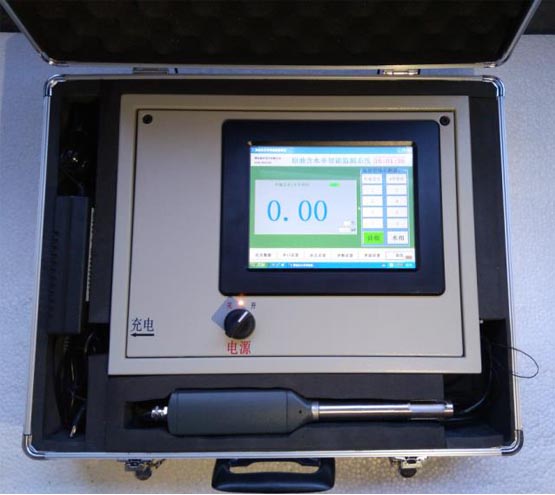

SBPS-2D便攜式原油含水測定儀是測量原油含水率的精密儀器，主要用于石化行業原油含水率測量。該系統采用上位機調試、顯示；測量范圍寬、精度高，可適合不同的現場狀況；環具有保、節能、安全，性能穩定，跟蹤良好等優點。
二、技術特點
1、環保無輻射
2、結構簡單：傳感器與測量系統一體化，既可就地顯示，又可實現數據遠傳。遠傳方式：RS485;
3、操作方便：系統的調校和定期調校采用桌面顯示軟件中的“參數設置”功能實現。
4、耐溫能力強：所有元器件、集成電路及功能模塊均采用寬溫或超寬溫等級，極大地提高了環境溫度的適應能力。
5、油水混合狀態轉換：桌面顯示軟件分為“油相”和“水相”兩種測量方式，不同的狀態分別通過狀態轉換計量。
6、溫漂自動修正：本系統采用測溫方式，將溫漂曲線予置其中，實現了溫漂自動修正。
7、防腐性好，性能穩定可靠：設備內部使用的材料為耐腐蝕性能好的不銹鋼、聚四氟乙烯；采用性能優質的元器件；傳感器所有器件均膠封固化；長時間的溫度循環試驗，保證了儀器可以長期穩定的工作。
8、跟蹤良好：采樣速度快，能真實正確反映被測介質含水率變化情況。
9、外型美觀：傳感部分與整機緊密結合，使得整機結構渾然一體。
三、主要功能
打開系統電源開關，工控機自動進入含水率顯示狀態。所有參數的輸入及調試可通過顯示軟件“參數設置”功能操作實現。
1、實時顯示含水值、電壓值、溫度值，同時具有溫度自動補償功能。
2、油相/水相兩種狀態轉換。
3、含水值轉換為RS485信號輸出。
4、油相/水相曲線分別裝定（12個點）。
5、能對不同油質的管線選擇計量。
6、具有歷史數據存儲、打印功能。
7、系統正常工作后，循環體自動進入加熱恒溫狀態。
8、倒入的油樣在循環體內自動攪拌均勻。
四、技術指標
|
量 程 |
0～5% |
0～10% |
0～60%
（油相） |
60～100%
（水相） |
|
精 度 |
±0.1% |
±0.1% |
±1% |
±2% |
|
分 辨 率 |
0.01% |
0.01% |
0.01% |
0.01% |
|
輸出信號 |
RS485 |
|
防護等級 |
IP65 |
|
功 率 |
≤1W |
|
環境溫度 |
-30～85℃ |
|
環境濕度 |
≤85% |
|
供 電 |
24VDC |
五、基本原理
本系統利用高頻信號的諧振狀態來測量原油的水分。
晶振電路產生一頻率不變的高頻信號并進入諧振回路中，當天線置于純水中時，諧振電路處于諧振狀態，檢波后的電壓值較高；當天線置于無水油中時，回路失諧，檢波后的電壓值較低；當天線置于含有一定水分的油中時，回路處于既不完全諧振又不完全失諧的中間狀態，檢波后的電壓值也處于上述二者之間。因此，測量檢波后的電壓值即可確定天線處的含水率。 |
