HSLCZ智能流量測控裝置
智能流量測控裝置是把流量計、流量調節器、智能控制器三部分組合成一體（見圖），將流量設定值與流量計檢測到的流量值進行比較，當系統流量值與設定值不一致時，啟動流量調節器，使流量達到和接近（在允許誤差內）設定值。
該測控裝置具有結構簡單美觀、設置方便、遠傳輸送、微電腦控制、控制精度高、耐腐蝕、耐高壓、手動自動兩用等特點，是本公司針對我國油田高壓注水等實際情況，結合吸收了國際先進技術，并依托本公司長期生產高精度流量計等系列產品的雄厚基礎，而精心研制成功的高技術的機電一體化產品，適用于油田、化工等行業對流量有嚴格要求的自動化控制裝置，對油田高壓注水、摻水、注聚等場合尤其適用。

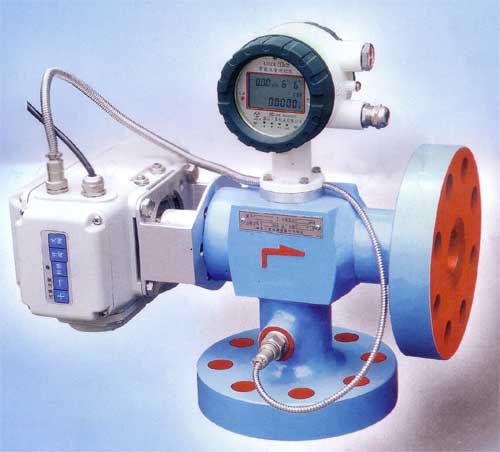

直角一體式
分體水平式
直角一體式 分體水平式
二、技術特征
1、公稱口徑：25～50mm
2、公稱壓力：10～45MPa
3、環境溫度：-30～80℃
4、環境相對濕度：≤85%
5、大氣壓：86～106kPa
6、適用介質：水、含油污水
7、介質溫度：0～90℃
8、壓力損失：＜0.2MPa
9、防護等級：IP 65
10、供電電源（可選）： (1) 單相AC220±20V 50Hz； (2) DC24V
11、測量準確度等級：1.0級、1.5級、2級
12、全開—關運行時間：30s
13、電機功率：50～120W
14、流量測量范圍和控制精度（見表）
|
公稱口徑mm
|
25
|
40
|
50
|
|
流量范圍分級號
|
A
|
B
|
C
|
A
|
B
|
A
|
B
|
C
|
|
上限流量m3/h
|
12
|
6
|
3
|
20
|
12
|
30
|
20
|
12
|
|
下限流量m3/h
|
1.2
|
0.6
|
0.3
|
2
|
1.2
|
3
|
2
|
1.2
|
|
瞬時流量控制精度(死區) m3/h
|
±0.1
|
±0.2
|
|
脈沖信號外輸流量
系數 n/m3
|
10000
|
|
